Arbeitsvorbereitung im Holzbau
Dienstleistungen für Holzbauunternehmen
Wir übernehmen für Sie die komplette Abwicklung Ihres Projektes.
Das Paket zu Ihrer Entlastung und Sicherheit:
-
Technische Abklärung mit Ihnen, den Architekten, Ingenieuren und Fachplanern.
-
Komplette dreidimensionale Konstruktionserstellung mit der Referenzsoftware im Holzbau cadwork.
-
Erstellung von Produktions- und Montageplänen, Materiallisten, Verladeplänen.
-
Generierung von Datensätzen zur Ansteuerung von Abbundanlagen.
Planung
3D Modell
Die gesamte Konstruktion wird einschließlich aller Verbindungen, Verbindungsmittel, Stahl- und Massivbauteile als Einzelstabmodell durchkonstruiert.
Damit ist die Bearbeitung aller Anschlüsse und Details gewährleistet, es bleiben keine ungeplanten „Ecken“, die kostentreibend unter Baustellenbedingungen gelöst werden müssen.
Dieses 3D Modell ist die Grundlage für alle weiteren Planausgaben, Listenerstellung, Maschinenansteuerungen.
Detailerarbeitung

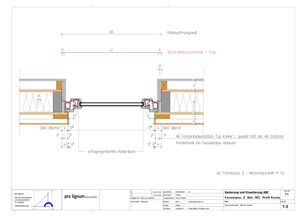

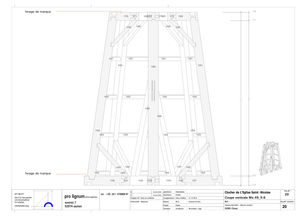

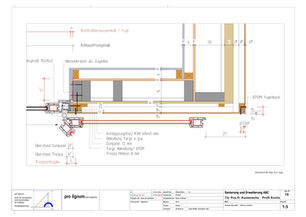

Abhängig vom Grad der Vorfertigung werden Details im 3D erarbeitet und in den üblichen Maßstäben zweidimensional dargestellt.
Axonometrien oder Explosionszeichungen können als Planergänzung zusätzlich erstellt werden.
Digitales Aufmaß
Unsere digitalen Aufmaße mit Leica Geräten und unmittelbarer Anbindung an cadwork können direkt in 3D weiterverarbeitet werden.
Daten- und Informationsverluste werden vermieden. Diese digitalen Daten können auf der Baustelle später wieder zum Abstecken z.B. von Bezugspunkten oder Höhenkoten verwendet werden.
Verformungsgerechtes Aufmaß bei der Sanierung oder Denkmalpflege, Einmessen von Deckenplatten beim Holzhausbau und Aufmaße von Fassaden bei der energetischen Sanierung bilden die Haupteinsatzbereiche des digitalen Aufmaßes.

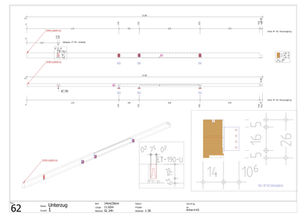

Einzelstückzeichungen

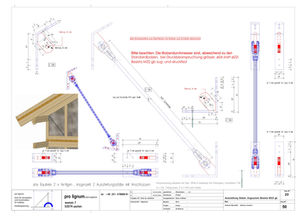

Einzelstückzeichnungen werden z.B. zur Vormontage von Verbindern und Verbundkonstruktionen oder für Stahlbauteile benötigt.
Die Darstellung erfolgt in Aufsichten, Ansichten, ggfls. Schnitten und Axonometrien. Explosionszeichungen können auch hier die Eindeutigkeit der Darstellung erhöhen.
Materiallisten

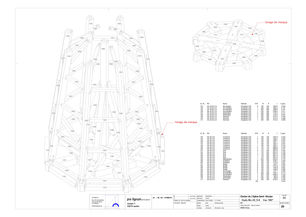

Optimierung der Holzlisten nach Anforderung (Lagerware, Stangenware, Einschnittliste).
Zuordnung der Bauteilnummern zu Stangen, Ermittlung der Restlängen, Verschnittmengenberechnung ist Standard.
Sortierung der Positionsnummern ist nach unterschiedlichen Kriterien (z.B. Wandgruppen, Sortierungsklasse, Baugruppen etc.) frei wählbar.
Erstellung von Listen für Plattenwerkstoffe und Befestigungsmittel.
Maschinenansteuerung
Maschinenansteuerungen speziell für Abbundanlagen der Firma Hundegger.
Eine Optimierung der Maschinenlaufzeiten bei entsprechend den Projektanforderungen angepasster Bearbeitungsqualität wird dabei angestrebt.
Produktion
Erstellung von Produktionsunterlagen:
-
Wandabwicklung
-
Einzelstückzeichung
-
Material- und Bestelllisten
-
Maschinenansteuerung
-
Stahlbaupläne, Laserdateiformate, Detailpläne

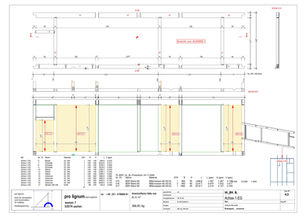

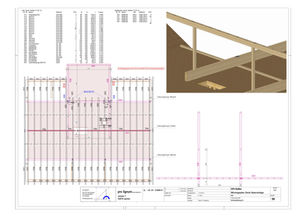

Wandabwicklung
Relevante Wandschichten werden mit Überständen, Rückschnitten etc. dargestellt. Darstellung von Wandschwerpunkt und ggfls. Aufhängepunkten.
Bauteillisten mit Positionsnummern und Übersichtsplan zur Einordung der Einzelwände im Gesamtgebäude.
Die Planung von Fassaden kann je nach Vorfertigungsgrad erfolgen, die Darstellung erfolgt u.a. über die Wandabwicklung und Detailpläne.
Montage
Abstimmung von Entladereihenfolge und Transportkapazität.

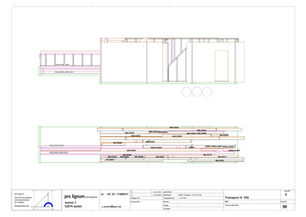

Erstellung von Verladeplänen für Wände und Pakete nach Ihren Vorgaben.
Umfangreiche, aussagekräftige und schnell erfassbare Montagepläne für kurze Richt- und Kranzeiten.
Die eigene langjährige Praxiserfahrung auf der Baustelle geben Ihnen die Sicherheit: Alles lässt sich unkompliziert zusammenbauen!

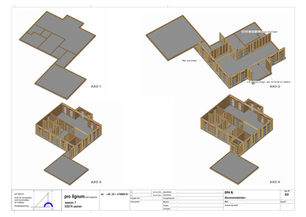

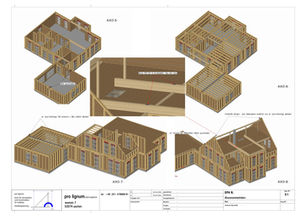

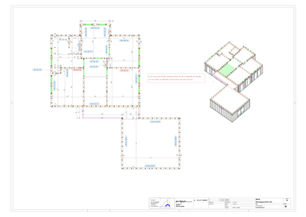

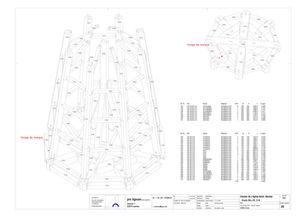

Axonometrien zur Montagereihenfolge geben schnellen Überblick auf der Baustelle.
3D Dateien für Ihren Laptop oder Tablet auf der Baustelle können bereitgestellt werden.
Eine Vorbesprechung der Montage ist möglich.
Visualisierung
Eine 3D Darstellung und /oder die Visualisierung eines Projektes kann erfahrungsgemäß Entscheidungen bei der Auftragsvergabe positiv beeinflussen.
Schon bei Vorgesprächen lassen sich anhand einer 3D Darstellung eine gewählte Konstruktionslösung oder Alternativen verständlich darstellen.
Dateiexporte von cadwork in Viewer Formate ermöglichen Ihnen eine Projektpräsentation in 3D auf Ihrem Rechner oder Tablet.
Wir können Ihnen Visualisierungen von gerenderten cadwork-Konstruktionen Ihres Projektes bis hin zur fotorealistischen Darstellung anbieten.
Konstruktions- und Planerstellung als Dienstleistung für Architekten und Ingenieure
Beratung zum Entwurf von Holzbauten zu den Themen:

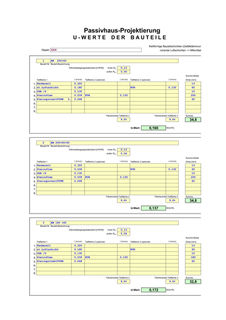

Holzbausystem, Tragwerk, Bauphysik, Holzschutz, Baustoffe, Produktions- und Montagabläufe
Erstellung einer ersten Vordimensionierung von Bauteilen zur Ermittlung von Massen, Konstruktionsdicken und Höhen schon in der Entwurfsphase.
Eine prüffähige Statik kann von unserem auf Holzbau spezialisierten Kooperationspartner angeboten und erstellt werden.
Erstellung eines 3D Modells als Volumenmodell z.B. als Geländemodell oder Einzelstabmodell auf der Basis des Entwurfes schon in einer frühen Leistungsphase.
Erstellung von Bauantragsunterlagen bis zur Ausführungsplanung speziell für Holzbauten.
Visualisierungen entweder von cadwork 3D Modellen oder von Formaten mit Schnittstelle zur Visualisierungssoftware.
Begleitung von Holzbau-Fachbauleitung. Nutzen Sie unsere Erfahrung zur Beurteilung von Ausführung und gewerkeübergreifenden Fragestellungen auf der Baustelle.
Architekten
Ingenieure

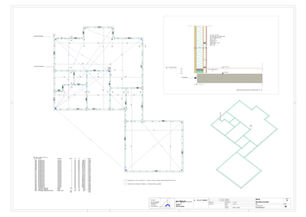

Erstellung von Positionsplänen und Detailplänen.
Erstellung von 3D Konstruktionen als Einzelsstabmodell für Holz- und Stahlkonstruktionen mit allen Bearbeitungen, Verbindungen und Verbindungsmitteln.
Planausgaben auch in dreidimensionaler Darstellung.
Schnittstellen z.B. zu Statik Software ermöglichen ein Importieren und Exportieren von Daten zur Weiterverarbeitung.
Experimentelles Planen und Bauen
Entwerfen, Planen und Konstruieren (… und optimalerweise auch selbst noch bauen…) ist unsere Leidenschaft.
Es gibt auch noch eine Kür nach der Pflicht, frei nach dem Motto:
„Was ich schon immer machen wollte ….“
Unser Konzept
„Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher.“ (Albert Einstein)
Unser Konzept ist, komplexe Planungsaufgaben effektiv, logisch und zielgerichtet zu dekomplizieren.
Technisch, ästhetisch und wirtschaftlich überzeugende Lösungen erfordern sowohl Fachkompetenz, Erfahrung, Kreativität und Flexibilität als auch den Blick über den „eigenen Tellerrand“.
Optimierung von Planungsabläufen
Abstimmung mit Planern, Architekten und letztendlich dem Bauherren nimmt erfahrungsgemäß viel Zeit in Anspruch. Das 3D Modell dient in allen Planungsphasen als zeit- und budgetschonendes Kommunikationsmedium. Problempunkte oder Detailanforderungen werden erkannt und gelöst bevor „das Kind in den Brunnen gefallen ist“. Zeitraubender und fehleranfälliger Austausch von Plankorrekturen entfällt, es muss nicht jeder Beteiligter „das Rad neu erfinden“.
Optimierung von Produktion und Montage
Planungstiefe und Vorfertigungsgrad werden an Ihre betriebliche Möglichkeiten und die Baustellenvoraussetzungen angepasst. Minimierung des Produktionsaufwandes und Ausschluss von Fehlern bei manuellen Massübertragungen durch vorgegebene Bearbeitungen (z.B. Markierungen) beim Maschinenabbund. Aussagekräftige Produktionsunterlagen reduzieren Produktions- und Vormontagezeiten.
Übersichtliche und strukturierte Montagepläne mit Darstellung der Montageschritte und Reihenfolgen optimieren die Montageabläufe.
Architektur und Holzbauplanung
Als Pendler zwischen der Welt der Architekten und derjenigen der Holzbauplaner ist es unser Ziel, auch die kleinsten Details im Sinne des Entwurfes und der Schlüssigkeit der Architektur zu entwickeln und umzusetzen. Konsequent durchgeplante Holzbauten steigern die Akzeptanz dieser Bauweise und sind sichtbar gebaute Kompetenz aller Beteiligten.
